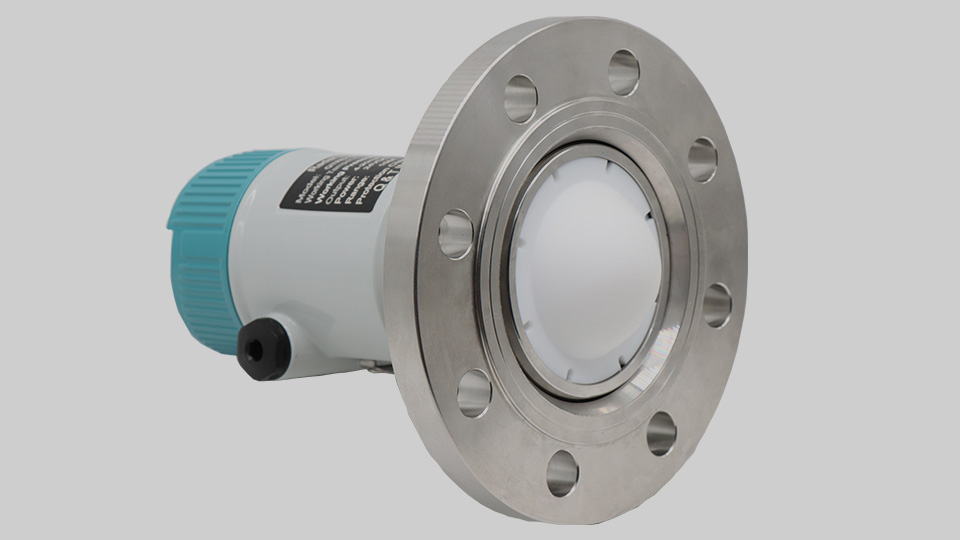

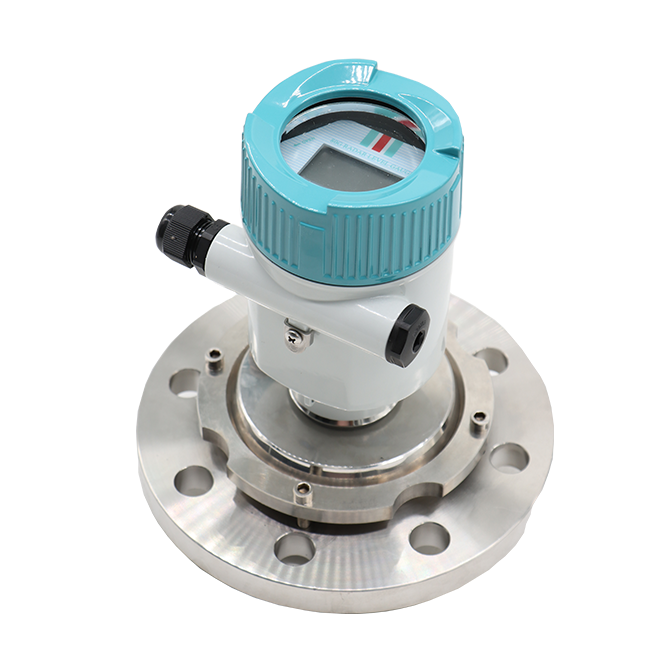

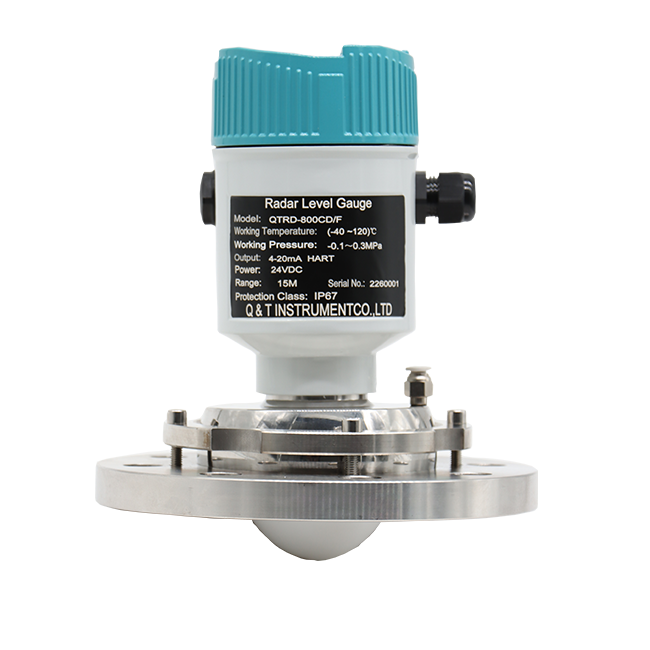

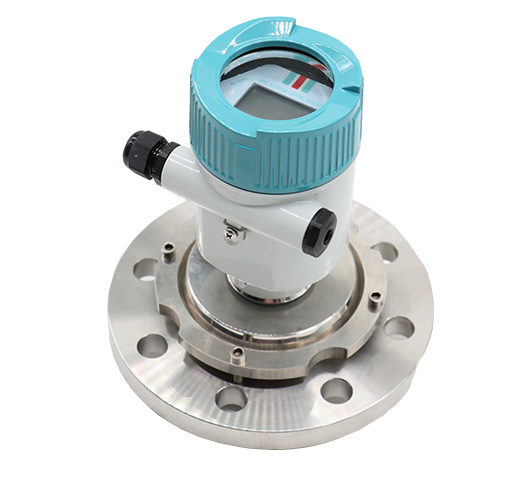

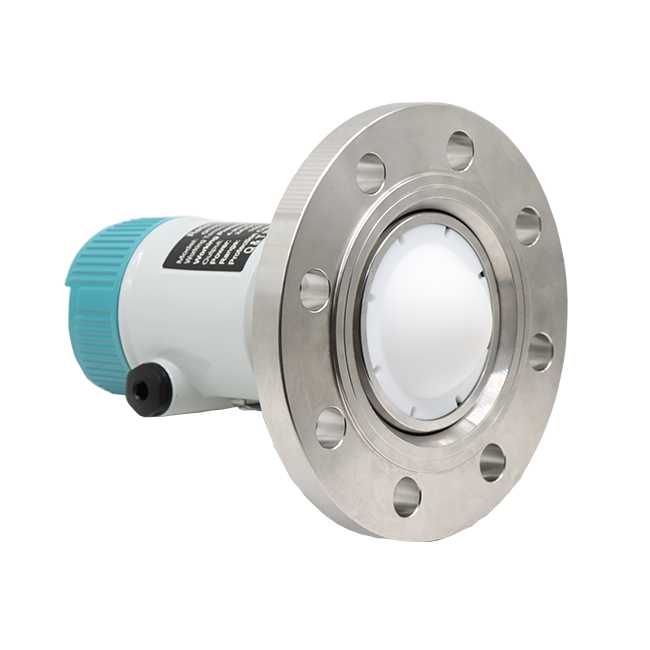

80G萬向吹掃雷達液位計

規格：80G常規大透鏡萬向吹掃
型號：QTRD-800CD-W
80G雷達液位計產品介紹
QTRD800 76-81GHz調頻波FMCW雷達產品（也稱毫米波雷達），采用高頻毫米波頻段，比微波雷達能夠檢測更小的目標，實現更精準的定位，分辨率更高，保密性更強。因此，它在遠距離目標探測、強煙塵環境、遠距離成像、多光譜成像等方面有著重要的應用。

獲取報價

19693786536

產品介紹

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

頻率范圍:76~81GHZ
應用范圍；強粉塵、固體、塊狀、粉末
測量范圍；120米
過程鏈接；萬向法蘭
介質溫度；-40~120°
過程壓力；-0.1~0.6mpa
測量精度；±1mm
防護等級；IP67
發射角度；3°
防爆等級；EXib||C T6 Gb
外殼材質 ；鋁鑄/不銹鋼
信號輸出；4~20mA/HART(兩線/四線)RS485/Modbus

產品優勢

80G雷達液位計的優點

基于自主研發的毫米波射頻芯片，實現更緊湊的射頻架構；

信噪比較高，幾乎不受電平波動的影響；

測量精度為毫米級精度（1mm），可用于計量級測量；

測量盲區小（3cm），測量小型儲罐液位效果較好；

波束角可達3°，能量更集中，有效避免虛假回波干擾；

高頻信號，可有效測量低介電常數（ε≥1.5）介質的液位；

抗干擾性強，幾乎不受灰塵、蒸汽、溫度、壓力變化的影響；

天線采用PTFE透鏡，是有效的防腐、防掛材料；

支持遠程調試和遠程升級，減少等待時間，提高工作效率；

支持手機藍牙調試，方便現場人員的維護工作。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

頻率	76GHz ~ 81GHz
流量范圍	x0：0.3m～60m x1：0.08m～30m x2：0.6m～120m
測量精度	±1毫米
光束角	3°/6°
最小測量介電常數	>=2
信號輸出	2x: 4 ~ 20mA 或 RS-485 3x: 4~20mA
濕度	≤95%RH
通訊協議	2x：MODBUS 3x：HART
外殼材質	鋁合金、不銹鋼
天線類型	透鏡天線/防腐天線/石英隔離法蘭
防護等級	IP67級
防爆等級	ExdiaIICT6
安裝方法	螺紋或法蘭

行業應用

雷達液位計是基于電磁波工作的。所以它可以有最大120m的測量范圍。
與其他類型液位計相比，80G雷達液位計可以測量不同種類的油品、化學液體、固體粉末等多種介質。
80G雷達物位計可以在惡劣的工況下工作。不受溫度、壓力、濕度的影響。采用聚四氟乙烯喇叭，甚至可以在腐蝕性環境下工作，例如酸性液體。
客戶還可以選擇不同的連接方式，如法蘭、螺紋、支架。

水處理

冶金

化工
