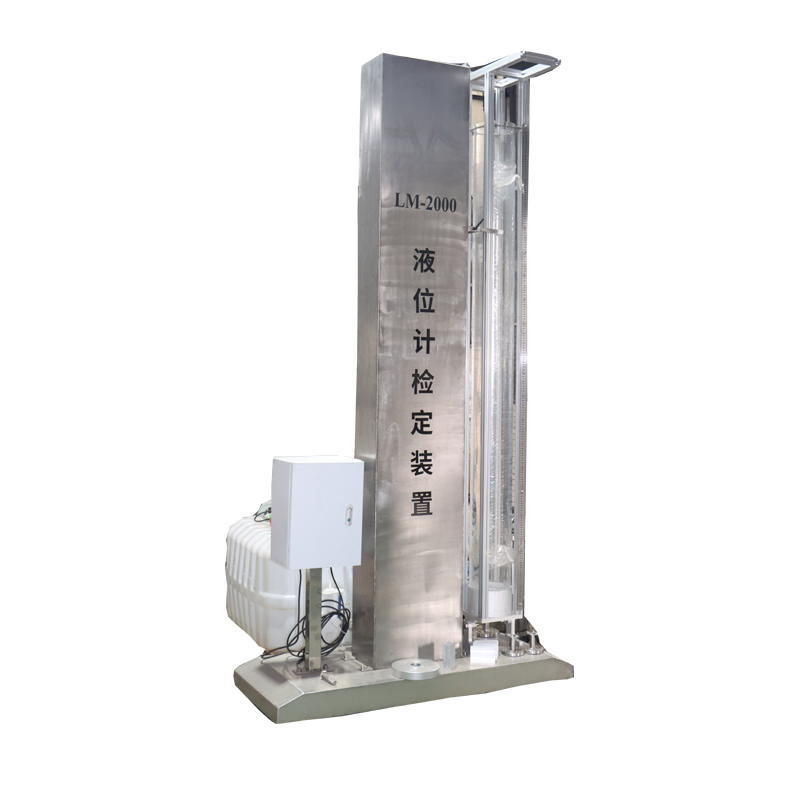

液位計檢定裝置

液位計檢定裝置，按照《JJG971－2019液位計檢定規程》設計制造，可為檢定投入式液位計、磁翻板液位計、浮球液位計、靜壓式液位計、雷達液位計、超聲波液位計、差壓式液位計（單、雙法蘭）、玻璃管（板）液位計等提供穩定的液位需求，可對液位實現控制及精調，液位計控制精度達到0.5%F.S，可檢定測量深度2000mm及以下的JJG971－2019中規定的液位計。

獲取報價

19693786536

產品介紹

工作原理及主要配置

結構說明

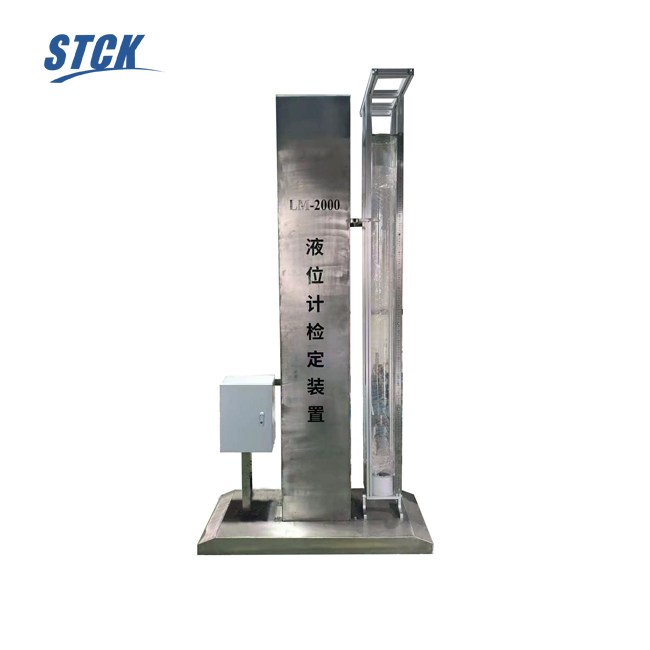

該液位計檢定裝置由：檢測用豎式水箱，檢測用透明有機玻璃管，儲水箱，水泵，水位控制系統，數顯游標卡尺和標準刻度尺組成：
1、水箱
材料為2.5mm厚304不銹鋼板，豎式水箱尺寸：2400x400x200，底座尺寸1300x500x100mm配置四個萬向角輪并加配四個可調節固定萬向腳杯，塑料水箱容積：250L。
2、水泵及水位控制系統
水泵采用24V直流變頻潛水泵。水泵控制系統，具備點動工作功能可實現微調上、下水位的功能。
3、檢定管
規格：2000（高） x 180（直徑）x 10（壁厚）mm有機玻璃管，與上水箱均為可拆卸式快速接頭連通，可整體放倒安裝被檢設備，以解決垂直空間不充足問題。
4、溯源標準

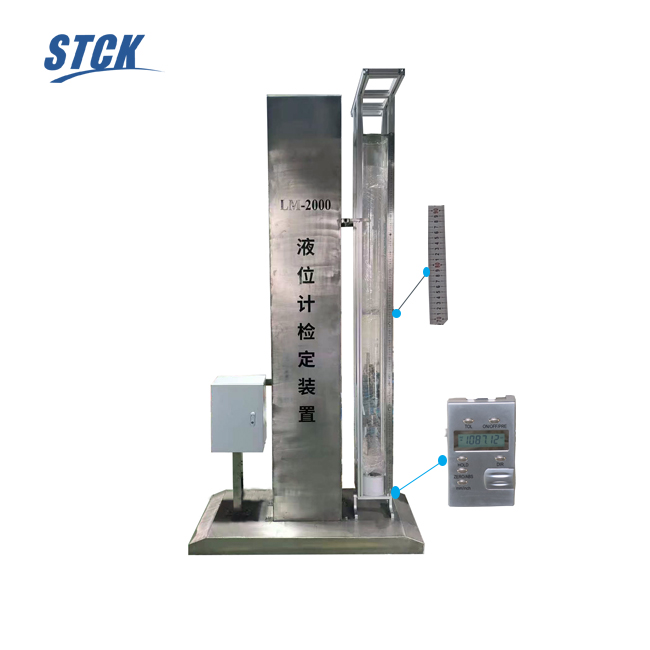

數顯游標卡尺為2000mm，平行、滑動固定在有機玻璃管外部，可上下調節，數顯游標卡尺配有“指針”與玻璃管緊密接觸，方便讀數。
5、轉換接口
玻璃管背面預留快速轉換接口兩個，可根據客戶需要提供各種規格液位計轉換接頭，出廠標準配置為DN15、DN20、DN25、DN32國標平面法蘭轉換接頭。

產品優勢

高精度校準：采用標準量具與智能控制系統，確保液位計測量精度，滿足國家計量標準。

多類型兼容：支持雷達、超聲波、浮球、電容式等主流液位計的一站式檢定，適配多種介質（水、油、腐蝕性液體）。

自動化操作：集成PLC與觸摸屏，自動完成加壓、數據采集及報告生成，效率提升50%以上。

安全可靠：防爆設計+多重保護機制，適用于化工、能源等高風險場景。

移動式方案：模塊化結構可定制車載或便攜式裝置，實現現場快速檢定，降低送檢成本。

技術參數

專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

檢定范圍	2000mm及以下
主標準器	數顯游標卡尺	分辨率：0.01mm	允許誤差：± 0.1mm
主標準器	刻度鋼直尺	分辨率： 1mm	允許誤差：± 0.35mm
接口標準	DN15、DN20、DN25、DN32國標平面法蘭

產品安裝

安裝注意事項

1、在檢定過程中正反行程控制儀表報警燈熄滅表示水泵在工作。因操作不連續等問題，會出現正反行程水泵均工作的情況，只要將相應儀表水位控制值按如下操作重新調整即可。
2、因正反行程控制儀表共用一個電子液位計，且只接在正程控制儀表上，所以在使用過程中，正行程控制儀表不可斷電，否則反行程控制儀表無法正常工作。

行業應用

1、國家或省、市法定計量技術機構或授權的檢定中心（站）對各類液位計產品定型鑒定（樣機試驗）、首次檢定、周期檢定、仲裁檢定及監督檢查。 2、石化、冶金、水利、電力、城鎮供水等行業各大中型企業計量中心（站）對各類液位計的驗收、檢修或測試。 3、液位計生產企業的產品性能調試與出廠檢定。

水處理

冶金

化工
